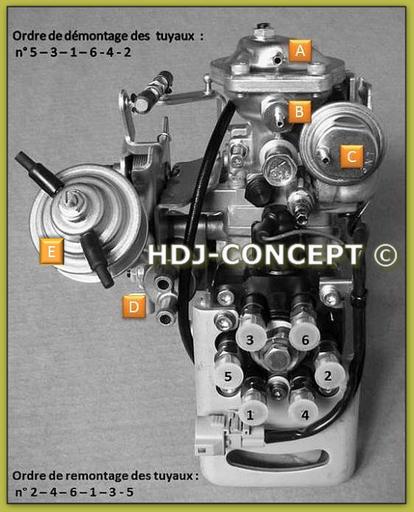

BRANCHEMENT TUYAUX SOUPLES


Tenir compte de ce schéma de connections uniquement si branchement direct hors électrovannes de pilotage des fonctions PCS et LDA

A:Pression turbo: raccorder directement au collecteur en insérant un filtre
B:Mise à l'air : rajouter un filtre d'électrovanne ou un petit filtre
C:Raccorder en direct à la pompe à vide si le système PCS est toujours installé sinon boucher le tuyau sur la pompe à vide avec le bouchon fourni et supprimer celui d'origine avec l'électrovanne
D:Le surcaleur étant supprimé pour fiabiliser la pompe, boucher les tuyaux d'eau sur le bloc avant de mettre la pompe en place avec les 2 bouchons fournis
E:Ne pas remonter le poumon de compensation (repaire E) et supprimer ou obstruer les trous des électrovannes
